Fredrik Henrik af Chapmanin suurteos ”Architectura Navalis Mercatoria” julkaistiin 1768.
Piirroskokoelman vaatimattomin alus on epäilemättä piirustuksen 48 vene numero 11, "Ekståck". Kokoelman ainoa tasapohjainen ja -kylkinen vene. "Ekståck", tai nykyruotsiksi ekstock, tarkoittaa ruuhta, vaikka onkin kirjaimellisesti tammitukki.
Chapmanin ruuhi on aika pitkä, 5.4 m, ja reilun metrin levyinen.
Mitäpä jos ruuhta pienentäisi hiukan? Jos skaalaa pituuden noin puoleen alkuperäisestä ja samalla vähentää ketkaa noin viidellä sentillä syntyykin mukava pikku jolla.
Pikku-Ekståck on 2.3 m pitkä ja 1.2 m leveä, ja täyttää
minimivenevaatimukseni.
Paitsi ei tietenkään teräväkeulaisuusvaatimusta. No, kuljetettakoon
tällä veneellä sitten sitä mutaa :-)
Veneen kantavuus laitaa myöten upotettuna on noin 560 kg,
100 kg kuormalla varalaita on 25 cm, 260 kg kuormalla 15 cm.
Yhden ruuhen osat voi leikata vanerista näin.
Ja kahden ruuhen osat syntyvät tällaisesta sahauskuviosta.

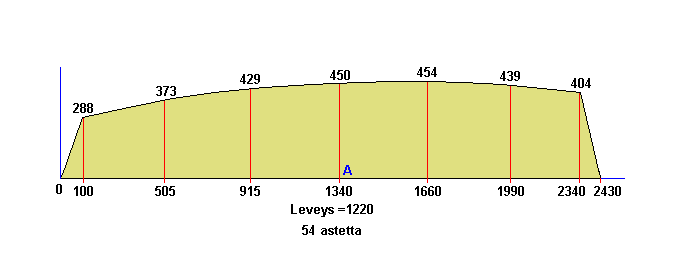

Yksittäisten rungonosien mitat ovat tällaiset.
Valmiissa veneessä soutupenkin takalaita on jälleen merkin "A" alapuolella.
Valokuvat ovat John Cutterin Ekstocksivuilta.
